KYN28A-12 鎧裝移開式交流金屬封閉開關設備
產品概述
KYN28-12(Z)(GZS1)型鎧裝移開式交流金屬封閉開關設備(以下簡稱“ 開關設備”)它適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。
本產品符合標準：GB3906 《3.6~40 5kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準共用技術要求》、IEC60298《額定電壓1kv及以上交流金屬封閉開關設備的控制設備》。
正常使用條件
● 周圍空氣溫度：最高溫度+40°C，最低溫度-15%C。
● 濕度條件：日平均相對濕度：≤95%。
日平均水蒸氣壓力不超過2 2kPa。
月平均相對濕度90%。
月平均水蒸汽壓力1.8kPa。
● 海拔高度：1000m以下。
● 地震烈度：不超過8度。
● 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯染。
● 無經常性的劇烈振動場所。
● 超過GB3906規定的正常條件下使用時，由用戶和制造廠協商。
產品優點
● 產品的外殼完全是由覆鋁鋅鋼板經機床加工多重折彎成形后用螺栓組裝而成，具有很高的機械強度,有效地保證了產品的整齊和美觀,柜采用噴塑涂覆,具有較強的抗沖擊和耐腐蝕能力，產品外殼具有IP4X級的防護等級。
● 本產品的主開關可配置ABB公司生產的VD4型真空熔斷器，C3系列固定式負荷開關，同時也可配置多種國產系列真空熔斷器(如VS1、VH1、 VK、ZN28)以取代國外同類產品。
● 無論的選用何種熔斷器其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm，其斷路器均具有長壽命，高參數，少維護，體積小的獨特優點，KYN28-12鎧裝中置式金屬封閉開關設備適用于3.6 ~ 12kV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制，監制和保護之用。可用于單母線，單母線分段系統或雙母線系統，開關設備符合IEC298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》IEC694《高壓開關控制設備共用條款》我國GB3906《3-36kV交流金屬封閉開關設備》及DL404《戶外交流高壓開關柜訂貨條件》德國0670《額定電壓1kV以上的交流開關設備》等標準的要求。并且具有完善，可靠的防誤操作功能。
結構特點
● 全金屬組裝，模數化組裝式結構。
● 柜體選用進口的覆鋁鋅薄鋼板，經FMS柔性加工系統加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，精度高、抗腐蝕、重量輕、高強度、通用性強。
● 可配裝本公司生產的ZN63A-12 ( VS1系列或進口VD4系列真空斷路器，適用性廣、可靠性高、免維護。
● 手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。
● 同規格車可自由互換，互換性強。
● 由專用運載車運送手車，操作輕便、靈活。
● 電纜室可安裝多達9根單芯電纜。
● 可靠的機械、電氣聯鎖裝置，完全滿足“五防”要求。
● 高壓室均有泄壓通道，確保人身安全。
● 面門裝有觀察窗，可觀察室內元件的工作狀態。

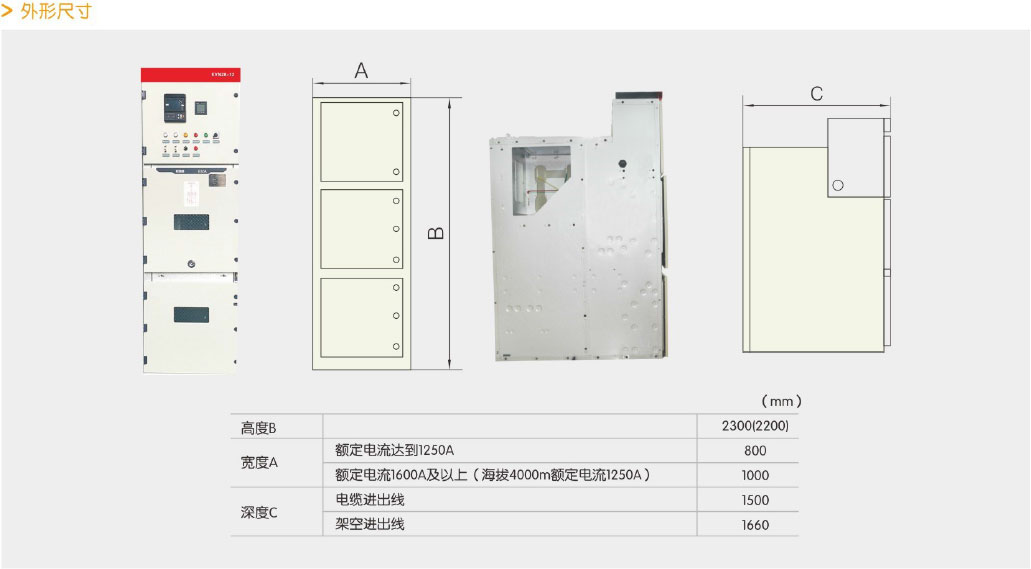

● 開關設備結構(見下圖)
