GT-12V/630-20 固體絕緣環網開關設備

產品概述

GT-12V/630-20系列固體絕緣環網開關設備是一種全絕緣、 全密封、免維護固體絕緣真空開關設備。所有高壓帶電部分均用絕緣性能優良的環氧樹脂材料澆注成型，將真空滅弧室、主導電回路、絕緣支撐等有機結合為一整體，功能單元通過全絕緣固體匯流母線連接。因此，整個開關設備不受外部環境影響，可確保設備運行的可靠性和操作人員的安全性。

該環網柜具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，適用于50Hz，12千伏的電力系統，廣泛應用于工業及民用電纜環網及配網終端工程，作為電能的接受和分配之用，特別適用于城市居民區配電、小型變電站、開閉所、電纜分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。由于該產品具有全絕緣、全密封、全屏蔽的優點，所以特別適用于高海拔、高溫、濕熱、嚴寒、污染嚴重等環境惡劣的地區使用。

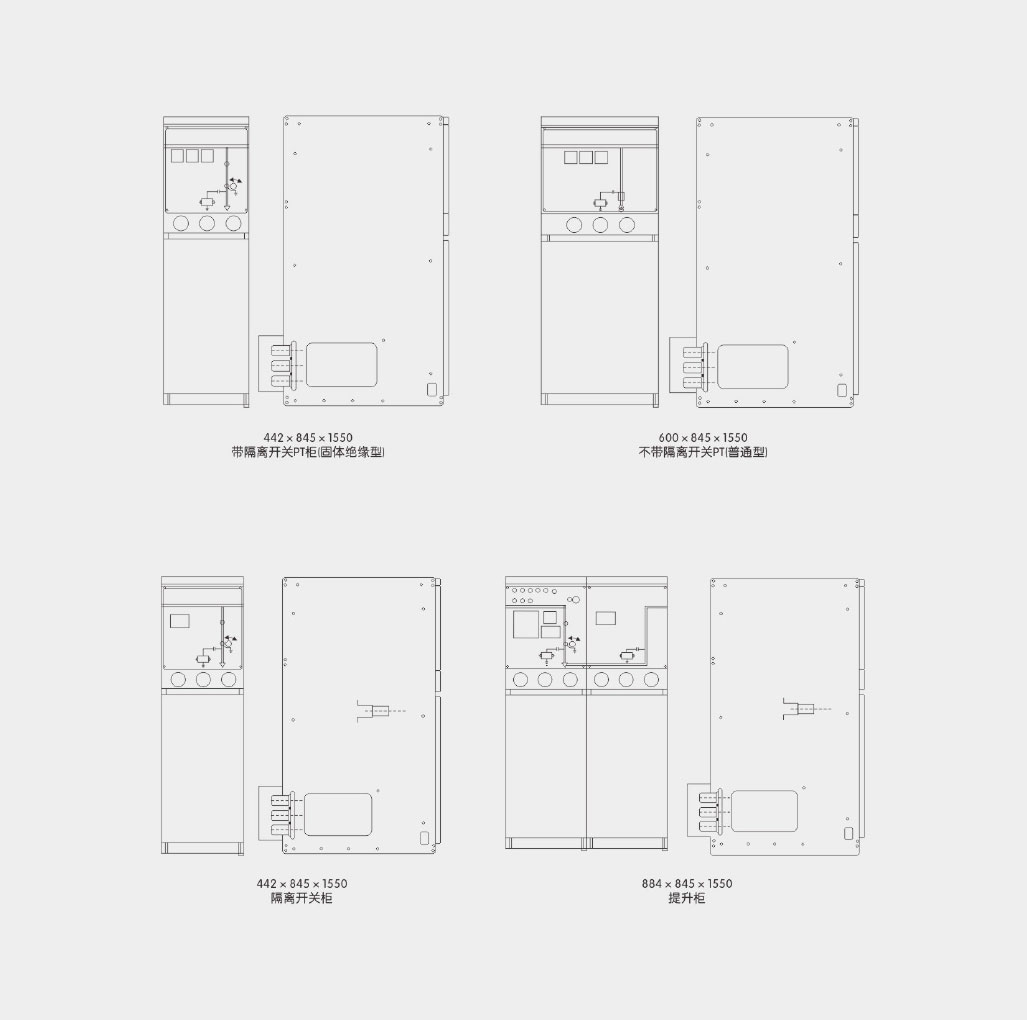

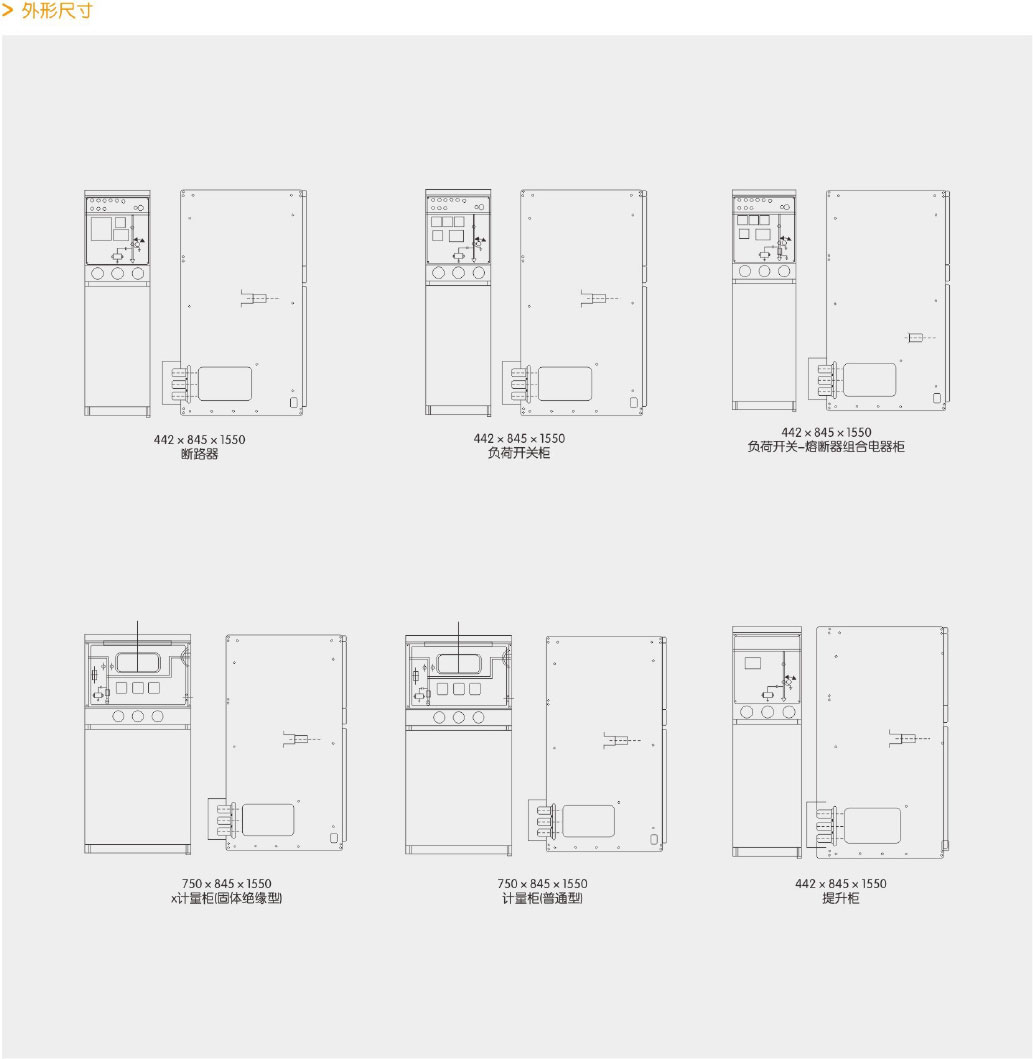

產品結構

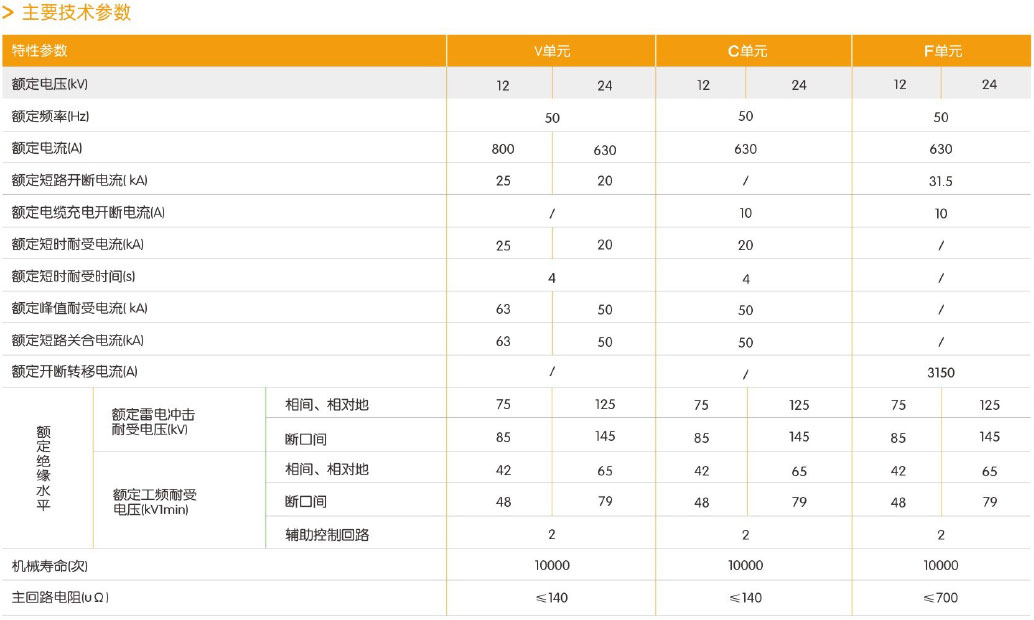

● GT-12型開關設備主要有三種功能單元，即V單元(斷路器單元)、C單元(負荷開關單元)、F單元(組合電器單元)。當系統要求配置多個單元時，可以在左右側任意擴展，根據不同的設計方案任意排列，實現不同的配置要求。
● 每個單元在結構 上分為儀表室、操作機構、一次電路三個部分。儀表室可配微機保護(智能控制器)和其它表計，操作機構為專用彈操機構，也可配加電動操作機構；一次電路采用APG自動凝膠工藝，將母線、隔離開關和滅弧室完全固封在環氧樹脂中，并有專用接頭和母線相連。
● GT-12型固體絕緣開關設備具有結構緊湊、全絕緣、長壽命、免維護、占用空間小、安全可靠、不受工作環境影響等優點，廣泛應用于工業及民用的環網和終端供電。特別適用于小型二次配電站、開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道等領域。

產品特點

性能優異的環氧樹脂
● GT-12型固體絕緣全封閉開關設備是采用特殊環氧樹脂作絕緣材料而生產出來的。這種環氧樹脂有優異的性能：
O具有優異的電絕緣性能。介電強度20-30kV/mm，體積電阻率(pv)1×1013 -15Ω.m；
O耐熱可達200°C以上，在高溫下也有良好的絕緣性能；
O化學性能穩定，具有優異的耐堿性、耐酸性和耐溶劑性和良好的抗溫度老化、抗輻射老化性能；
O導熱系數為80×10-2~100×10-2W/mk，易于熱量發散；
O對各種物質均有很高的粘結力，分子結構緊密，機械強度高，對開關設備有很好的保護作用；
O固化收縮率小，一般為1%-2%；線脹系數也很小，-般為6×10/9℃。 所以開關尺寸穩定，內應力小，不會開裂。

真正環保的綠色開關設備
● GT-12環氧樹脂固體絕緣全封閉開關設備是真正環保的綠色開關設備。
O環氧樹脂本身化學性能穩定，沒有任何有毒物質揮發和擴散；
O自動壓力凝膠(APG技術)時無揮發物、凝膠后搬運無滴淌物，固化過程中無廢氣排放；
O開關設備在運行中沒有SF6溫室氣體排放，無油污，不會產生任何有毒氣體和有害物質；
O使用壽命終結后，通過熱處理循環和化學處理循環二種處理方式，可以使環氧樹脂很快分解，并可以利用萃取技術循環再利用。
O環氧樹脂固體絕緣全封閉開關設備所使用的全部材料，都是可回收再利用的材料，不會排放任何有污。
O染的液體，更不會釋放任何有毒氣氣體，是真正環保的綠色開關設備。

新一代的高新技術產品
● 環保性：
O完全取消SF6氣體絕緣，對環境和人身無任何污染和傷害。
● 緊湊性：
O采用全絕緣技術，開關設備的體積小，結構緊湊，寬×深×高僅為420mm×730mm×1400mm。
● 絕緣性：
O固體絕緣采用自動壓力凝膠技術，不產生氣泡，局放僅3pC。所有帶電部份進行了全絕緣處理，絕緣性能優良，確保人員設備安全。
● 密封性：
O開關的密封結構，使產品具備防潮、可隨時投運、耐污、免維護、浸泡在水中也能正常運行。
● 免維護：
O采用高性能低磨損的真空滅弧室，配套可靠的彈簧操作機構，保證設備在20年內完全免維護。
● 防腐性：
O柜體模塊化組裝，采用敷鋁鋅板和鋼板靜電噴涂工藝，確保設備的整體防腐性能。
● 安全性：
O固體絕緣開關設備外殼的防護等級達到IP3X，一次回路、熔絲筒達到IP67，設備內部的熔斷器、真空開關、隔離開關及接地開關之間具有完善的機械聯鎖裝置，確保操作人員及運行的安全。
● 可擴展性：
O固體絕緣開關設備采用模塊化結構設計，使用戶很方便地根據各自的供電方案進行組合和擴展。

●安裝快捷：
O采用歐式電纜頭插拔方式進行安裝，方便快捷。
●更換熔斷器方便：
O通過操作機構解開相應的機械聯鎖后，即可手動抽出熔斷器，快捷輕松地進行更換。
● 操作控制靈活：
O主開關、隔離開關、接地開關除了正常手動操作，都可選配電動操作。有力支持配網自動化和智能化。
● 智能化程度高：
O可選配本公司研發的智能控制器，對開關設備和變電站現場進行遙控、遙測、遙訊，既能進行分散控制，叉能方便集中控制。
● 測量功能：
O可測量回路電流、電壓、功率、變壓器運行溫度及環境溫度等。
● 保護功能：
O可實現多種保護功能，如過流保護、速斷保護、零序保護、帶方向性的接地保護等。
● 事件記錄功能：
O具有掉電記憶功能，記錄事件時間和類型。
● 聯鎖功能：
O真空開關處于合閘狀態時，隔離開關無法操作：柜門打開時，接地開關無法操作，隔離開關無法合閘；隔離開關分閘時，接地開關才能合閘;接地開關分閘時，隔離開關才能合閘。

廣泛的應用場所
● 應用于要求高環保的地區：完全取消SF6氣體絕緣，對環境和人身無任何污染和傷害。
● 應用于操作頻繁的場所：固體絕緣開關設備的機械壽命超過1萬次。
● 應用于空間狹小的場所：固體絕緣開關設備的420mm×730mm×1400mm/單元柜。
● 應用于低溫寒冷地區：無SF6氣 氣體應用，無需考慮SF6氣體低溫運行問題。在45°C下也能正常運行。
● 應用于高原地區：無需考慮高原大氣壓對絕緣性能的影響。
● 應用于強風沙地區：固體絕緣開關設備本體安全防護等級為IP67，控制回路室采用特殊處理確保強風沙地區長期運行。
● 應用于安全防爆場所：采用具有防爆性能的真空滅弧室；固體絕緣對開關進一步防護：強化相間隔離，避免相間或多回路短路；
● 應用于低洼的地下室：無泄露的SF6氣體及其它有害氣體的積聚問題，也就不會對地下室工作人員造成任何傷害。
● 應用于沿海潮濕地區：環氧樹脂密封，抗潮濕，抗鹽霧腐蝕，確保在沿海地區能長期使用。
● 應用于智能電網中：由于主開關、隔離開關都能實現電動，選配本公司研發的智能控制器，可對開關設備和變電站現場進行遙控、遙測、遙訊，既能進行分散控制，叉能方便集中控制。

獨特的開關結構
● 不僅主開關可選配電動操作，隔離開關和接地開關也可選配電動操作，有力支持配網自動化和智能化：
● 帶電部件全部密封設計，完整實現全絕緣、全密封結構，防護等級為IP67，短時浸泡在水中也能正常工作；
● 可以十分清晰地從觀察窗分相觀看開關的分合位置；
● 模塊化設計和分相設計， 使單元組合和回路擴展更加方便，絕緣性能更為優良：
● 無SF6氣體絕緣，永無污染，完全徹底的環保結構；
● 巧妙的機械聯鎖和電氣聯鎖，滿足五防要求，確保人身設備安全；
● 精美的外形，柔和協調的色彩，給用戶美的享受。

完善的安全性能
● 固體絕緣開關設備完全取消SF6應用，避免了SF6環網柜因氣體壓力不足造成絕緣性能和滅弧能力下降所引發的爆炸事故。
● 采用具有防爆性能的真空滅弧室，固體絕緣層對開關具有進步防護作用，確保設備和人員安全。
● 模塊化的相間隔離結構，完全避免了相間短路或多回路短路而引起的事故。
● 回路主開關、隔離開關、接地開關和柜門之間的“ 五防聯鎖”，保證了檢修維護人員安全。
● 通過觀察窗可十分清楚看到開關各相的分合位置，增強了運行和檢修的安全。
● 環氧樹脂的高玻璃化溫度確保了環氧樹脂與硅橡膠在高溫下絕緣能力不會下降。
● 環氧樹脂絕緣層與開關次導體間采用柔性填充物，消除熱脹冷縮引起的應力，避免了產生裂縫。
● 在操作機構內采用全齒輪傳動，提高了操作機構的可靠性。
● 固體絕緣開關的防護等級達到IP67，浸泡在水中也能正常運行。
● 開關位置指示安裝于操作主軸，增強了指示正確性。

使用環境

● 海拔高度：≤5000米
● 適應環境溫度：45°C~+45%C
● 最高日平均氣溫：+40°C，最高年平均氣溫：+35°C
● 風速：不大于34m/s
● 空氣相對濕度: ≤95%(+25°C)
● 地面傾斜度：≤5°
● 地震烈度：不超過8度
● 安裝地點無火災、爆炸危險、化學性腐蝕及劇烈振動
