MNS 低壓抽出式成套開關設備

產品概述

MNS是一種模塊化、多功能的低壓配電柜。應用丁-冶金、石油、化工、工礦企業及基礎設施等領域中所有需要高可靠性場合的低壓系統：配電和電動機控制系統。

MNS采用的柜體結構具有高度的靈活性。

根據您的需要或不同的使用場合，柜體內可安裝多種型號及規格元器件；根據不同的用電設備，多種類型的饋電單元可以裝在同一列柜或同一臺柜中。如:饋電回路與電動機控制回路可混裝在一起。

MNS是一種全系列的低壓開關柜，可以滿足您全辦位的需求。適用于4000A以下的所有低壓系統。MNS可以提供高水準的可靠性和安全性。人性化的設計，加強了對人身和設備安全所需的保護。MNS為全組裝式結構，其特有的型材結構及連接方式以及對各種元器件的兼容性，可滿足苛刻工期及供電連續性的要求。
執行標準：IEC439、 GB 7251.1。

正常使用條件

● 應用場合：配電、電動機控制
● 執行標準：IEC439、GB72511
● 環境溫度：-5°C~40°C
● 環境相對濕度40°C時不超過50%， 在較低溫度時，允許有較高的相對濕度，有可能偶然產生凝露( 如：20°時為90%)
● 安裝地點：室內
● 海拔高度：≤2000m
● 如果上述條件不能滿 足滿足時應由用戶在訂貨時向制造廠提出。

主要技術參數

● 進出線形式: 電纜/母線槽(橋)
● 電纜進出:頂部/底部
● 接線形式: 柜前/柜后
● 防護等級: IP30、 IP40、 IP54
● 功能單元隔離形式:全隔離或部分隔離

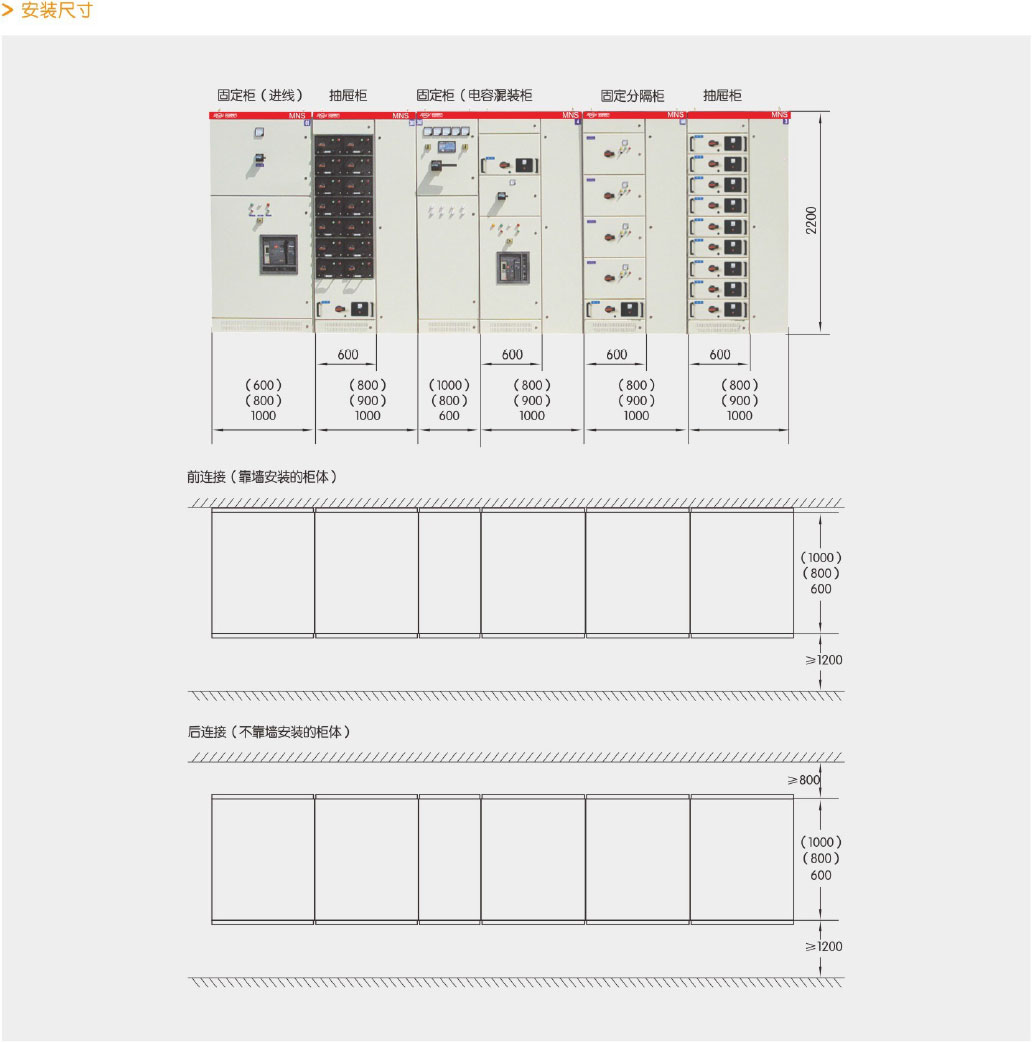

● 柜體尺寸
O高度：2200
O寬度：600、800、 900、 1000
O深度：600、800、 1000
O表面處理：高壓靜電環氧粉末噴涂≥60 μ

● 水平母線
O額定短時耐受電流：50/80KA
O額定峰值耐受電流：105/176KA

●電氣數據
O額定絕緣電壓：至1000V
O額定T作電壓：至660V
O額定頻率：50/60Hz
O額定沖擊耐受電壓：8kV
O輔助電路額定電J土：AC380、 220V/DC220V
O過電樂等級：II
O污染等級：3
O額定電流：4000A
O水半母線額定電流：4000A
O垂直母線額定電流：2000、 1000A

● 垂直母線
O額定短時耐受電流：50kA
O額定峰值耐受電流：105kA

● 接地系統：TIT,TN- S,TIN-C-S

● 最人進出線斷路器：4000A

*O 帶玻璃門的柜體，其最小深度為725。
  O 為了方便水平母線的敷設，同一排列的系統，柜體深度應統一。 如果不統一， 則應在每個連接處加一臺，400寬的母線轉接柜。
  O 有母線橋或母線槽進、出線的柜體，其深度應≥800。
*特殊要求的產品可向制造廠咨詢

產品功能特點

● 為了有利于設備的安裝及現場施工，在配電柜中設有專用的電纜通道，并附有相應的電纜固定件。
● 抽屜單元各個位置定位準確、指示清楚，且在各位置分別可用最多3把掛鎖進行鎖定。
● 特殊的型材結構及連接方式保證了柜體的強度。
● 抽屜單元采用觸頭導線直接與“L”型垂直母線活動插接，簡單、可靠。
● 獨特的3節式導軌，使抽屜進出更加靈活方便，并且在抽屜單元不脫離柜體的情況下就可以對內部元件及接線檢修、維護或更換。
